I. Introduction Insight series coordinate measuring machine is designed and manufactured by Suzhou Keystone Mechanical and Electrical Technology Co., Ltd. By using advanced design ...
一.簡介

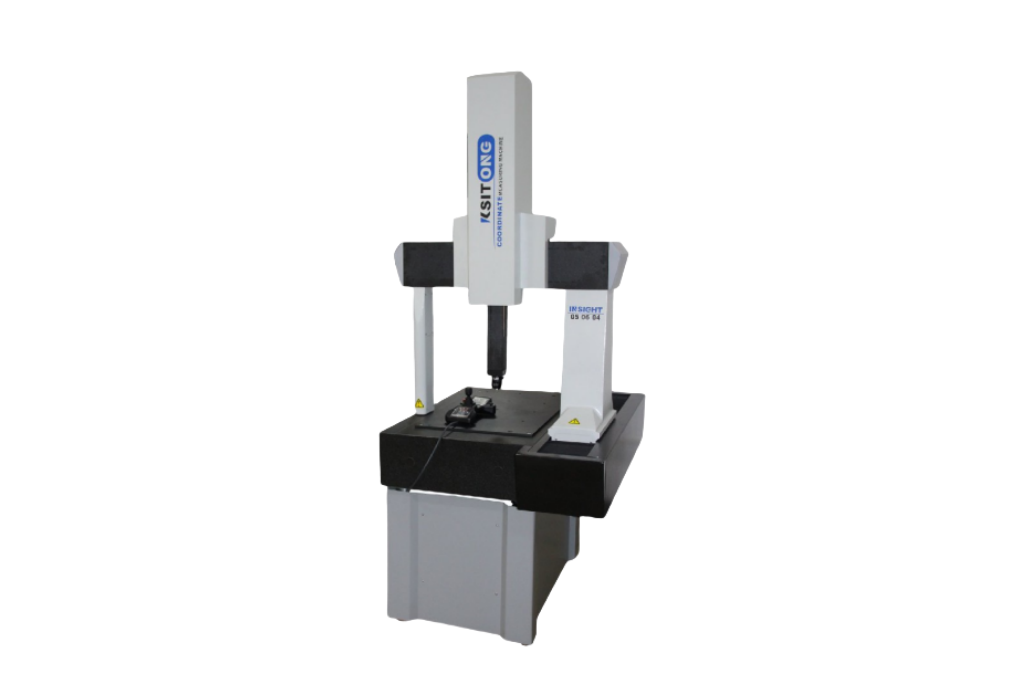

Insight系列坐標測量機由蘇州昆山增準精密儀器有限公司設計制造，采用先進的設計理念、穩定的材料和工藝，以及業界卓越的Renishaw控制系統、測量探頭和傳感器，確保了機器的動態性能和測量精度。
測量軟件為Rational DMIS，以其計算速度快、數學模型先進、功能齊全、操作直觀、穩定性好而享譽業界。它可廣泛用于首件檢驗、最終檢驗、工藝和夾具檢驗、過程控制和逆向工程應用。
| 技術資料 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | 機器尺寸 | 量程 | 凈重 | 臺面 | 承重 | 可放工件MAX尺寸 | M10的螺距 | ||||||||
| H | T | ||||||||||||||
| Lx | Ly | Hz | X | Y | Z | STD | TH | GT | Max | X | Y | Z | X | Y | |
| mm | mm | mm | mm | mm | mm | kg | mm | mm | kg | mm | mm | mm | mm | mm | |
| Insight-564 | 1060 | 1360 | 2270 | 500 | 600 | 400 | 750 | 800 | 230 | 800 | 620 | 1100 | 400 | 160 | 200 |
| Insight-686 | 1320 | 1690 | 2750 | 600 | 800 | 600 | 1300 | 800 | 270 | 1000 | 750 | 1420 | 600 | 160 | 200 |
| Insight-8106 | 1520 | 1890 | 2750 | 800 | 1000 | 600 | 1950 | 800 | 270 | 1000 | 950 | 1620 | 600 | 200 | 200 |
| Insight-10128 | 1720 | 2090 | 3150 | 1000 | 1200 | 800 | 2500 | 800 | 270 | 1200 | 1150 | 1820 | 800 | 200 | 200 |
| Insight-121511 | 2160 | 2850 | 3800 | 1200 | 1500 | 1100 | 5800 | 700 | 400 | 2000 | 1360 | 2500 | 1100 | 200 | 200 |
| 精度&速度 | |||||||
|---|---|---|---|---|---|---|---|
| 型號 | TP20 | TP200 | MAX速度 | MAX加速度 | |||
| MPEE | MPEp | MPEe | MPEp | ||||
| um | um | mm/s | mm/s2 | ||||
| Insight-564 | 2.4+L/300 | 2.4 | 2.2+L/300 | 2.2 | 600 | 600 | |
| Insight-686 | 2.6+L/300 | 2.6 | 2.4+L/300 | 2.4 | 500 | 500 | |
| Insight-8106 | 2.6+L/300 | 2.6 | 2.4+L/300 | 2.4 | 500 | 500 | |
| Insight-10128 | 2.8+L/300 | 2.8 | 2.6+L/300 | 2.6 | 400 | 400 | |
| Insight-121511 | 3.0+L/300 | 3.0 | 2.8+L/303 | 2.8 | 300 | 300 | |
| 定制尺寸 | |||||
|---|---|---|---|---|---|
| 定制 | 標準機型 | ||||
| Insight-564 | Insight-686 | Insight-8106 | Insight-10128 | Insight-121511 | |
| X軸 | ≤600mm | / | ≤1000mm | / | ≤1350mm |
| Y | ≤1000mm | ≤1000mm | ≤1500mm | ≤1500mm | ≤2500mm |
測量軟件
Rational DMIS CMM軟件嚴格按照行業標準開發，保證了程序的通用性和硬件控制系統的互換性，真正為用戶節約了成本，提高了效率。這些標準包括DMIS、I ++協議和PTB證書，代表了坐標計量行業的先進設計理念和未來發展趨勢
1.高運行效率:
傳統的彈出菜單式操作已經過時，因?yàn)槠洳襟E復雜，不容易被記住，而且會造成界面上的冗余。
拖放式操作和觸摸式操作正在成為市場主流，具有界面簡潔、操作方便、步驟簡單、效率高等特點。
2.與CAD的無縫連接:
CAD文件越來越普遍，從產品設計，到機械加工和測試部分，真正實現了同步和數據共享。CAD基于對象的編程:自動識別數字和模擬理論元素并快速創建測量程序，使零件編程變得簡單而快速。
3.智能而強大:
a)先進的軟件平臺:DOS、VB技術已經過時。VC技術和模塊化設計成為主流，軟件具有更容易擴展和更新的特點，同時盡量限度地減少了新功能實現的步驟，高效率地提高了計算速度。
b)具有常規功能，例如智能測量、碰撞檢測、路徑模擬和掃描探頭延伸。
4.多樣化的輸出報告:
標準:文本報告、圖形報告、表格報告。
支持PDF、HTM、XML、XLS、DMO、OUT等輸出格式。
支持串口直接輸出，可以向下位機發送指令，方便二次開發。
支持用戶自定義輸出模板，調用現有模板。

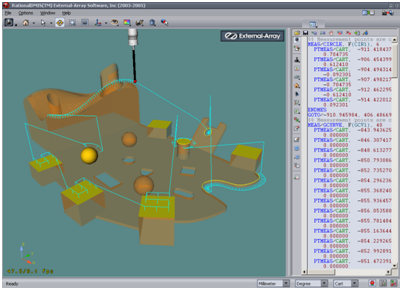

實時圖形顯示
——路徑模擬、碰撞檢測和測量規劃等功能提高了測量的可操作性和可預測性。使操作更安全，并降低因誤用或缺乏經驗而損壞硬件的風險。
實時圖形顯示
——從建立機器模型，到創建探頭，校準、測量、構造、公差和輸出都以圖形方式顯示。
